La Toroidal T-90 es una antena multifoco equipada con dos reflectores, es decir, que permite recibir varios satélites sin necesidad de instalar varias antenas o de poner un motor. Si en una antena parabólica común disponemos de un único punto focal, en esta tenemos toda una línea focal donde se reciben diferentes posiciones orbitales. La antena está diseñada para banda Ku.
En una parabólica motorizada, el tiempo invertido en cambiar de un canal a otro puede ser de unas decenas de segundos si se emiten por satélites alejados. Por la contra, con la antena toroidal podemos hacer zapping en una fracción de segundo, sin importar el satélite por el que sintonizamos los canales deseados. La selección entre uno y otro satélite se hace, de manera instantánea, mediante conmutadores Diseqc.
No todo van a ser ventajas. El reflector principal de la antena toroidal T-90 tiene unas dimensiones de 108,6 x 96,7 cm pero su rendimiento, en el centro del arco, es similar al de una antena de 90 cm. Su ganancia no es constante para todas las posiciones orbitales, varía de unos 39,7 dB en el punto central a escasos 39 dB para posiciones orbitales separadas 20º del centro. Además, por cada posición orbital apuntada necesitaremos el correspondiente LNB, lo que encarece el sistema proporcionalmente al número de satélites que se prentenden recibir. Sin olvidar el coste de los conmutadores Diseqc.
Contenidos
Instalación

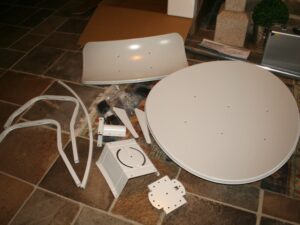

Para el montaje de la antena, debido al tamaño y peso de las piezas, es necesaria la intervención de dos personas. Si se da bien el trabajo, en poco más de media hora se puede tener ensamblada la antena y preparada para ser orientada. La antena viene preparada para mástiles de 60mm de diámetro exterior y tiene que ser instalada en la parte superior del mismo.
En cuanto a las herramientas para el montaje, necesitarás llaves fijas de diferentes tamaños, destornilladores y un inclinómetro.
Orientación

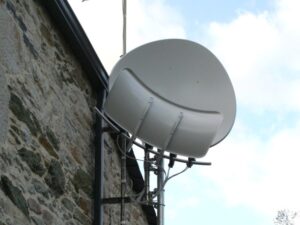

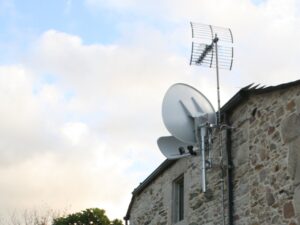

El proceso de orientación es muy sencillo. Viene muy bien detallado en el manual. Además, la antena trae las escalas graduadas marcadas, lo que facilita el proceso. Escogí como satélite central el Astra 2 / Eurobird 1 (28,2ºE) para tener la mayor ganancia en este satélite (que es uno de los que más me interesa) y, también, por el impedimento de centrar la antena más al oeste debido a la situación del muro de la casa. Una vez se apunta al satélite central, para recibir satélites adicionales llega con ir colocando más LNBs en el soporte en forma de arco.
Además, está disponible un software on-line de cálculo que facilita la orientación de la antena.

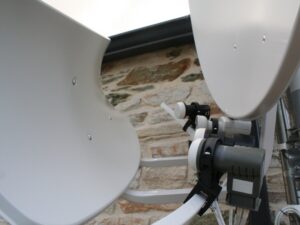

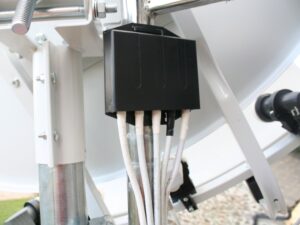

La toroidal T-90 se suministra con soportes para 5 LNBs (aunque se pueden instalar hasta 16 comprando soportes adicionales). En el momento de la instalación solamente disponía de un conmutador Diseqc 4×1, por lo que simplemente hice la instalación de 4 LNBs para recibir otros tantos satélites.
Satélites sintonizados
En el centro de la antena Astra 2 / Eurobird 1 (28,2ºE): Relación señal a ruido (C/N) de 12-13 dB en los transpondedores (TP) del haz sur de Astra 2A/2B y C/N de 11-12 dB en los TP del «Steerable 1» de Eurobird. En el haz «Fixed» de Eurobird C/N de 7-9 dB. Me resultó imposible tener señal del haz norte del Astra 2A/2B y del Astra 2D (con una antena de 110 cm tengo señal de algunos de estos TP).
Otro de los LNBs apunta al Hellas Sat 2 39ºE, es decir, desplazado casi 11º al este de la posición apuntada por el LNB central. De este satélite conseguí una C/N de 10-12 dB en los transpondedores con cobertura en mi zona.
Los otros 2 LNBs apuntan al Astra (19,2ºE) y al Hotbird (13ºE). En el Astra consigo una relación C/N de 11-12 dB en los TP más potentes y de 9-10 dB en los de señal más débil. En el caso del Hotbird, situado 15,2º al oeste del satélite central, la relación señal a ruido sigue siendo bastante buena, rondando los 9-10 dB.
Cuando consiga un nuevo conmutador Diseqc instalaré nuevos LNBs. Mi intención es sintonizar adicionalmente el Eutelsat W3A (7ºE), el Eurobird 9A (9ºE), el Eutelsat W2 (16ºE) y el Badr 4/5/6 (26ºE). En ese momento me enfrentaré a las complicaciones de poner LNBs con pocos grados de separación.
Conclusión
Si te gusta zapear entre cientos de canales y quieres recibir un buen número de satélites, sin llenar el tejado de antenas o tener que instalar un motor, esta es tu antena. No estaría mal un modelo de mayor tamaño para poder recibir esos transpondedores débiles y con la huella de cobertura apartada de nuestra zona. De todas formas, con la Toroidal T-90 se pueden sintonizar sin problemas la mayor parte de los potentes satélites DTH actuales.
